DG车辆用液压油缸系列 更多详情请点击下列系列分类进入！

DG车辆用液压油缸系列 DG型液压缸安装联接尺寸 G型车辆用液压缸

G型车辆用液压缸

1）型号说明

G型液压缸技术规格

缸径D/mm 活塞杆直径d/mm 推力/KN 工作压力16MPa
Φ=1.46 Φ=1.66 Φ=2 1.46 1.66 2
80 45 50 56 125.66 85.90 76.58 54.09
(90) 50 56 63 159.04 109.96 97.47 81.11
100 56 63 70 196.35 134.77 118.42 100.14
(100) 63 70 80 237.58 159.65 141.37 111.92
125 70 80 90 306.80 210.58 181.13 147.75
(140) 80 90 100 384.85 259.18 225.80 188.50
160 90 100 110 502.65 343.61 306.31 265.07
(180) 100 110 125 636.17 439.82 398.59 329.38
200 110 125 140 785.40 547.82 478.60 400.55

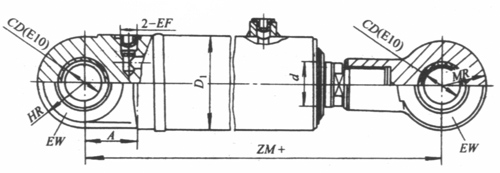

3)外形尺寸

DG-J*C-E,*型液压缸的外形尺寸

缸径D 活塞杆直径d/mm D1 EWXA MR ZM+ 2-EE
Φ=1.46 Φ=1.66 Φ=2
80 45 50 56 102 40 50X50 370+s M18X1.5
(90) 50 56 63 114 45 55X55 400+s M22X1.5
100 56 63 70 127 50 60X60 430+s M22X1.5
(100) 63 70 80 140 60 60X60 460+s M22X1.5
125 70 80 90 152 60 70X70 500+s M27X2
(140) 80 90 100 172 70 80X80 550+s M27X2
160 90 100 110 194 80 90X90 600+s M33X2
(180) 100 110 125 224 90 100X100 650+s M33X2
200 110 125 140 245 100 110X110 700+s M42X2
