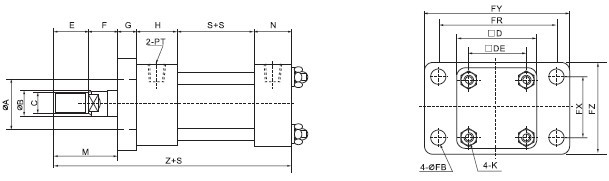

● HOB-FA型油缸

缸径 Φ
A		 Φ
B		 C □D □DE E F G H N M FB FR FX FY FZ K S Z PT
Φ40 40 25 M22X1.5 65 45 40 20 17 33 28 60 12 93 50 115 75 M10 50 188 ZG3/8
Φ50 50 30 M26X1.5 80 56 40 20 17 38 30 60 13 110 56 150 85 M12 55 200 ZG3/8
Φ63 50 35 M30X1.5 95 65 45 20 17 38 30 65 14 126 68 155 100 M14 55 205 ZG3/8
Φ80 60 40 M30X1.5 110 80 45 20 20 38 35 65 18 152 75 190 120 M16 74 232 ZG1/2
Φ100 80 50 M40X2 131 95 55 25 20 41 37 80 20 180 100 220 140 M18 84 262 ZG1/2
Φ125 90 60 M50X2 162 122 70 35 28 57 47 105 24 222 122 280 170 M24 84 321 ZG3/4
Φ160 110 80 M70X2 210 153 80 35 30 60 50 115 28 260 155 310 220 M27 90 345 ZG3/4
Φ200 135 100 M90X2 262 193 120 40 40 65 60 160 35 355 207 425 272 M33 120 445 1"
Φ250 146 125 M110X2 330 246 140 50 45 80 70 190 40 410 250 510 340 M39 140 525 1"
