●产品特性

免润滑     采用含油轴承，作活塞杆无需加油润滑。 缓动性     除带固定缓动外，气缸终端还带可调缓动，使气缸换向时平稳无冲击。 而高温性     可采用耐高温密封性材料，使气缸在150摄氏度高温条件下正常工作（客户需向本公司订作） 安装型式多样     多种安装附件供客户选择。 附磁性     气缸活塞装有一个永久磁铁，它可触发安装在气缸上的磁性开关来感测气缸的运动位置。 气动可调性    活塞杆端配以可调螺母，使气缸在其行程范围内实现可调。

● 附号

● 行程

内径(mm)	标准行程	最大行程	容许行程
32	25 50 75 80 100 125 150 160 175 200	200	300
40	25 50 75 80 100 125 150 160 175 200	200	300
50	25 50 75 80 100 125 150 160 175 200	200	300
63	25 50 75 80 100 125 150 160 175 200	200	300
80	25 50 75 80 100 125 150 160 175 200 250 300	300	400
100	25 50 75 80 100 125 150 160 175 200 250 300	300	400

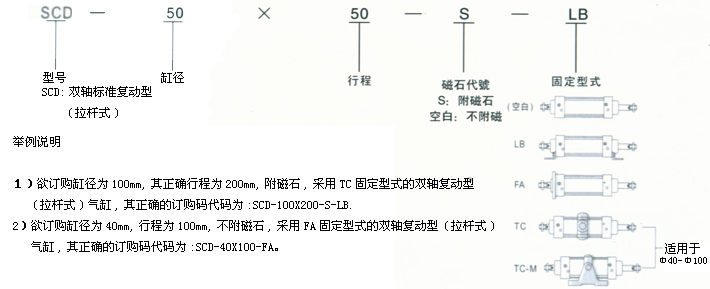

● 订购码

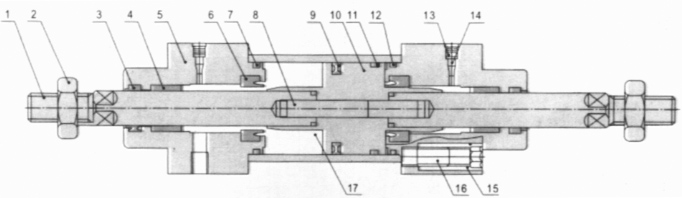

● 内部结构

不附磁

序号	名称	序号	名称	序号	名称	序号	名称
1	活塞杆	2	螺母	3	前盖密封圈	4	含油轴承
5	前盖	6	缓动O环	7	管壁O环	8	连接螺栓
9	活塞O环	10	活塞	11	耐磨环	12	本体
13	缓动防漏O环	14	缓动调整螺丝	15	可调螺帽垫片	16	可调累帽
17	活塞杆O环	18	支柱	19	活塞杆O环

● 基本尺寸

Φ32-Φ100

内径/符号	A	B	C	D	E	F	G	H	I	J	K	L
32	182	47	93	28	32	15	27.5	22	17	6	M10X1.25	M6X1
40	185	49	93	32	34	15	27.5	24	17	7	M12X1.25	M6X1
50	196	57	93	38	42	15	27.5	32	23	8	M16X1.5	M6X1
63	199	57	96	38	42	15	27.5	32	23	8	M16X1.5	M8X1.25
80	243	75	108	47	54	21	33	40	26	10	M20X1.5	M10X1.5
100	249	75	114	47	54	21	33	40	26	10	M20X1.5	M10X1.5

内径/符号	M	N	O	P	Q	R	S	T	V	W	Z
32	9.5	13.75	G1/8"	3.5	7.5	7	45	33	12	10	21
40	9.5	13.5	G1/4"	6	8.2	9	50	37	16	14	21
50	9.5	13.5	G1/4"	8.5	8.2	9	62	47	20	17	23
63	9.5	13.5	G3/8"	7	8.5	8.5	75	56	20	17	23
80	11.5	16.5	G3/8"	10	9.5	14	94	70	25	22	29
100	11.5	16.5	G1/2"	11	9.5	14	112	84	25	22	29
