●规格

内径(mm)	32	40	50	63	80	100
动作型式	复动型
使用流体	空气
固定型式	基本型 FA型 FB型 CA型 CB型 LB型 TC型 TC-M型
使用压力范围kgf/cm2	0.4∽9.0
保证耐压力kgf/cm2	13.5
使用温度范围	0∽70
使用速度范围mm/s	50∽80
缓行型式mm	20				26
接管口径	G1/8	G1/4		G3/8		G1/2

●气缸行程

内径 (mm)	标准行程	最大行程	容许行程
32	25 50 75 100 125 150 175 200 225 250 300 350 400 450 500	1000	2000
40	25 50 75 100 125 150 175 200 225 250 300 350 400 450 500 600 700 800	1200	2000
50	25 50 75 100 125 150 175 200 225 250 300 350 400 450 500 600 700 800 900 1000	1200	2000
96	25 50 75 100 125 150 175 200 225 250 300 350 400 450 500 600 700 800 900 1000	1500	2000
80	25 50 75 100 125 150 175 200 225 250 300 350 400 450 500 600 700 800 900 1000	1500	2000
100	25 50 75 100 125 150 175 200 225 250 300 350 400 450 500 600 700 800 900 1000	1500	2000

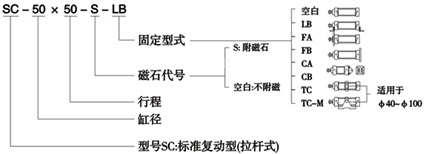

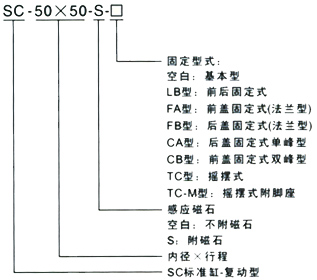

●订购码

举例说明

１）欲订购缸径为50mm,行程为100mm,附磁,采用TC固定型式的标准复动型(拉杆式)气缸,其正确的订购码代码为:SC-50X100-S-TC.
2）欲订购缸径为63mm,行程为150mm,附磁,采用LB固定型式的标准复动型(拉杆式)气缸,其正确的订购码代码为:SC-63X150-S-LB.

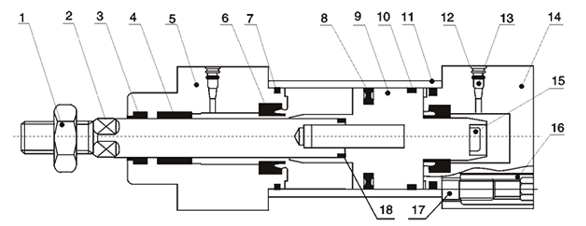

内部结构

序号	名称	序号	名称
1	螺母	2	活塞杆
3	前盖密封圈	4	含油轴承
5	前盖	6	缓行O环
7	管壁O环	8	活塞O环
9	活塞	10	耐磨环
11	本体	12	缓行防漏O环
13	缓行调整螺丝	14	后盖
15	内六角螺栓	16	支柱螺帽
17	支柱	18	活塞杆O环

●主要零件材质

内径	32	40	50	63	80	100
本体	铝合金
活塞	铝合金
活塞杆	高碳钢(镀硬铬研磨处理)
前盖密封圈	NBR
活塞O环	NBR
管壁O环	NBR
活塞杆O环	NBR
防漏O环	NBR
含油轴承	含油粉末治铜
前盖	铝合金
后盖	铝合金布
产铁	塑料

内径	32	40	50	63	80	100
LB支架	低碳钢
FA支架	铸铁
FB支架	铸铁
CA支架	铸铁
CB支架	铸铁
TC支架	铸铁
TC脚架	铸铁
内六角螺丝	中碳钢
支柱	低碳钢
支柱螺丝	低碳钢
耐磨环	POM
缓行螺丝	钢

●O型一览表

	前盖密封圈	活塞O环	管壁O环	活塞杆O环	缓动O环	防漏O环
内径/数量	1	1	2	2	2	2
32	PDU-12	APA-32	27.5X2	1.3X9	CTU-15	1.5X5.5
40	PDU-16	APA-40	34.5X2	1.5X12	CTU-20	1.5X5.5
50	PDU-20	APA-50	45.5X2	1.5X15.5	CTU-28	1.5X5.5
63	PDU-20	APA-63	55.5X2	1.5X15.5	CTU-28	1.5X5.5
80	PDU-25	APA-80	74.5X2	2.4X19.8	CTU-35	1.5X5.5
100	PDU-25	APA-100	94.5X2	2.4X19.8	CTU-35	1.5X5.5

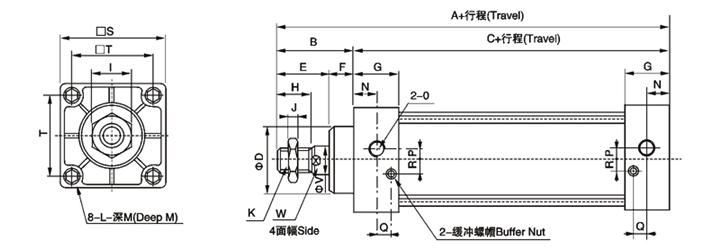

●基本尺寸

Φ32-Φ100

内径/符号	A	B	C	D	E	F	G	H	I	J	K	L
32	140	47	93	28	32	15	27.5	22	17	6	M10X1.25	M6X1
40	142	49	93	32	34	15	27.5	24	17	7	M12X1.25	M6X1
50	150	57	93	38	42	15	27.5	32	23	8	M16X1.5	M6X1
63	153	57	96	38	42	15	27.5	32	23	8	M16X1.5	M8X1.25
80	183	75	108	47	54	21	33	40	26	10	M20X1.5	M10X1.5
100	189	75	114	47	54	21	33	40	26	10	M20X1.5	M10X1.5

内径/符号	M	N	O	P	Q	R	S	T	V	W
32	9.5	13.75	G1/8"	3.5	7.5	7	45	33	12	10
40	9.5	13.5	G1/4"	6	8.2	9	50	37	16	14
50	9.5	13.5	G1/4"	8.5	8.2	9	62	47	20	17
63	9.5	13.5	G3/8"	7	8.5	8.5	75	56	20	17
80	11.5	16.5	G3/8"	10	9.5	14	94	70	25	22
100	11.5	16.5	G1/2"	11	9.5	14	112	84	25	22
